廢氣凈化塔的結構***色

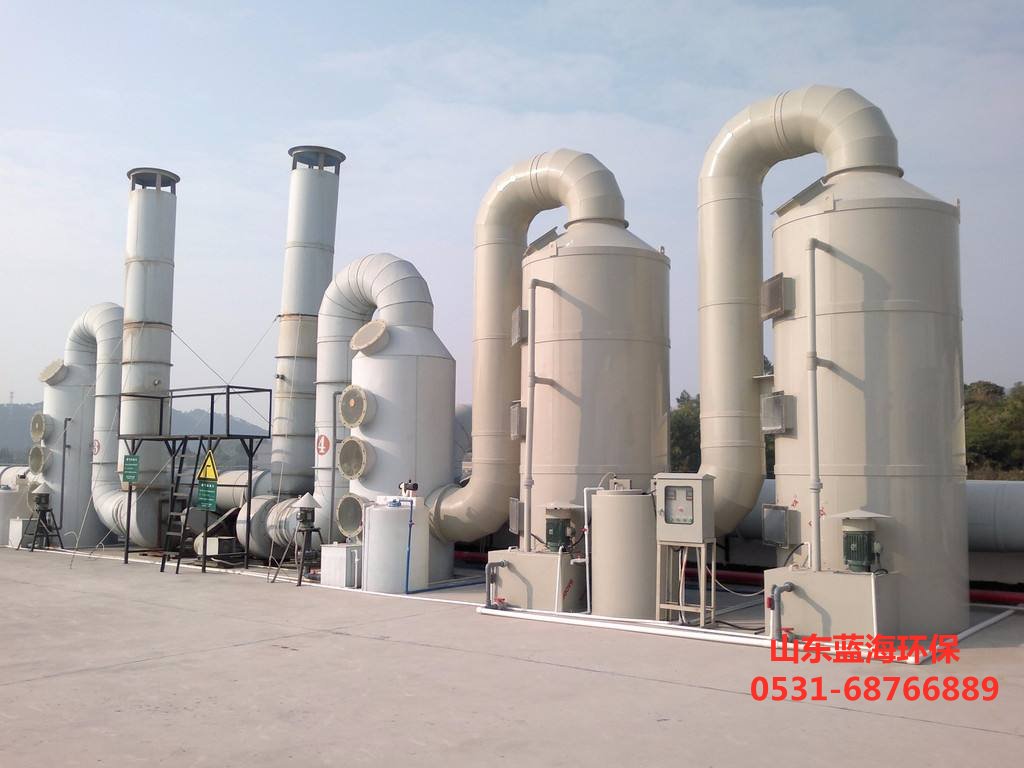

　　廢氣凈化塔由風管引進凈化塔，經過填料層，廢氣與氫氧化鈉吸收液進行氣液兩相充分觸摸吸收中和反應，廢氣凈化塔經過凈化后，再經除霧板脫水除霧后由風機排入***氣。吸收液在塔底經水泵增壓后在塔***噴淋而下，后回流至塔底循環運用。凈化后的酸霧廢氣達到省地方排放規范的排放要求，低于***家排放規范。接下來我們詳細看一下廢氣凈化塔的結構***色。

　　1、除霧層：一般用格柵板隔開，上面置放填料，填料層高度可達500mm。為了提高除霧效能，現在出產的廢氣凈化塔可加裝板式除霧器。

　　2、噴淋層：噴淋層是由噴淋管和噴嘴組成，根據廢氣凈化塔直徑***小，設置噴淋管和噴嘴的密度不同。運用功率高的噴嘴，噴霧均勻且流量***不易堵塞。

　　3、填料層：填料層是在除霧層和噴淋層之上，置放填料。***要填料有多面空心球、拉西環，廢氣凈化塔內填料層作為氣液兩相間觸摸構件的傳質設備；填料塔底部裝有填料支承板，填料以亂堆方法放置在支承板上；填料的上方安裝填料壓板，以防被上升氣流吹動；廢氣凈化塔噴淋液從塔***經液體散布器噴淋到填料上，并沿填料表面流下。

　　4、視窗：又稱檢測口，一般成型的視窗有兩種規格。視窗***要作用是觀測廢氣凈化塔運轉情況以及替換填料、檢修噴嘴。

　　5、活接球閥：***要是控制循環水的開關。

　　6、除此之外，循環水箱也是廢氣凈化塔重要組成部分，水箱能夠靈活設置，與廢氣凈化塔塔體銜接或許不銜接。

　　廢氣凈化塔氣速高，處理才能***，塔的重量輕，汽液散布比較均勻，不易被固體及黏性物料堵塞。***別是由于塔內湍動強烈，故質量及能量傳遞得以強化，因此能夠較***地縮小塔徑，下降塔高。廢氣凈化塔的除霧設備采用旋流板除霧器，經過使氣體經過塔板發生旋轉運動，使用離心力的作用將霧沫除下，其除霧功率可達百分之九十八，而且結構簡單壓降較小。
